Skalarji in fazorji

Zasuk nihala

Na vrvici obešena kroglica – težno nihalo – lahko niha sem in tja v navpični ravnini. Trenutni odmik kroglice iz njene ravnovesne lege opišemo z ustreznim relativnim številom, skalarjem: odmik v desno, na primer, je pozitiven in odmik v levo je negativen. Kroglica pa lahko tudi kroži v vodoravni ravnini; pri tem se njena projekcija na poljuben premer kroga spreminja. Trenutni zasuk nihala opišemo potem na dva načina: (i) z dvema projekcijama – odmikoma u1 in u2 – na dva medsebojno pravokotna premera ali (ii) z radijem u in kotom zasuka φ.

[Fazor] Slika 28.1.
Zasuk kot kompleksno število oziroma fazor. V računstvo so fazorje vpeljali G. Cardano, C. Wessel in C. Gauss.

Kompleksna števila ali fazorji

Na odmika u1 in u2, ki opisujeta zasuk, pogledamo kot na celoto in proglasimo: vsakršna dvojica relativnih števil (u1, u2) je kompleksno število z realno komponento u1 in imaginarno komponento u2. Obenem definiramo še absolutno vrednost || in fazo Arg ():

(28.1)

= (u1, u2) = (u cos φ, u sin φ)
Re () = u1
Im () = u2
||2 = u2 = u12 + u22
Arg () = φ = atan

u2

u1

.

Ker ima kompleksno število poleg velikosti še fazo, mu bomo rekli tudi fazor. Poljuben fazor bomo označili s črkami , in .

Računske operacije

Kompleksna števila (fazorji) so razširitev relativnih števil (skalarjev). Slednja vključujejo kot pare, katerih imaginarna komponenta je enaka nič. Računanje s fazorji hočemo zato definirati tako, da bo pomen računskih operacij nad skalarji ohranjen.

Množenje fazorja s skalarjem

Naj ima fazor imaginarno komponento enako nič. Tedaj je "enakopraven" navadnemu realnemu odmiku. Množenje takega odmika s pozitivnim ulomkom pomeni njegov razteg ali skrčitev, z negativnim pa hkrati še obrat njegove usmeritve. Zato definiramo tako tudi za kompleksni zasuk:

(28.2)

c = (cu1, cu2) .

Seštevanje in odštevanje fazorjev

Seštevanje dveh realnih odmikov pomeni, da na konec prvega nataknemo začetek drugega in oba nadomestimo s premikom, ki sega od začetka prvega do konca drugega. Zato definiramo tako tudi za kompleksne zasuke:

(28.3)

+ = (u1 + v1, u2 + v2) .

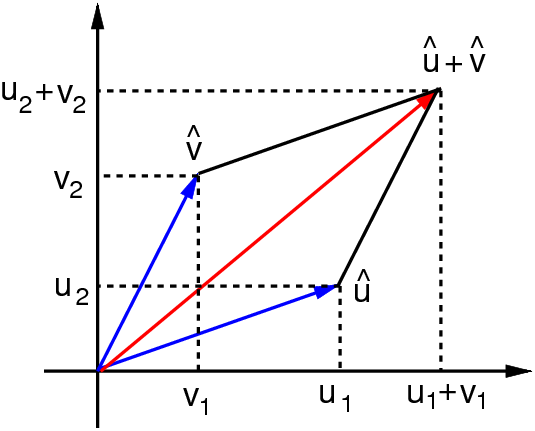

[Seštevanje fazorjev] Slika 28.2.
Seštevanje fazorjev po paralelogramskem pravilu.

To je že znano paralelogramsko pravilo za seštevanje premikov. Odštevanje je obratna operacija k seštevanju in ga tako tudi definiramo: znake za seštevanje (+) nadomestimo z znaki za odštevanje (−).

Množenje in deljenje fazorjev

Fazor u (cos φ, sin φ) opisuje razteg realnega enotnega premika za faktor u in zasuk za kot φ. To nas sili, da množenje fazorja = u (cos α, sin α) s fazorjem = v (cos β, sin β) definiramo kot zasuk prvega za argument drugega in hkratni ustrezni razteg:

(28.4)

= uv (cos (α + β), sin (α + β)) .

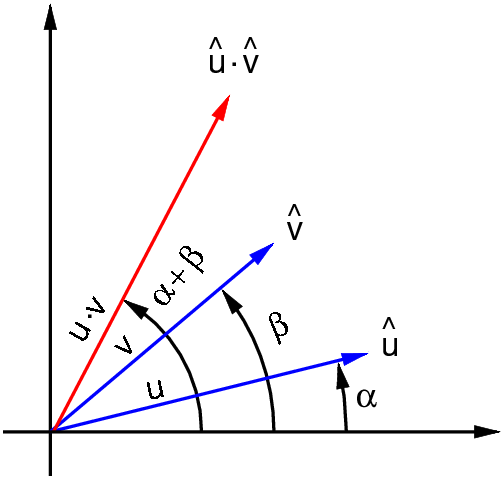

[Množenje fazorjev] Slika 28.3.
Množenje fazorjev po sučnem pravilu. Prvi fazor zasučemo za fazo drugega fazorja in ga pomnožimo z njegovo velikostjo.

Deljenje je obratna operacija od množenja, zato smo prisiljeni definirati

(28.5)

/ = (u / v) (cos (αβ), sin (αβ)) .

Množenje in deljenje smo definirali z absolutnimi velikostmi in argumenti operandov. Ugodno bi bilo vedeti, kako se to zapiše s komponentami. Neposredni račun pokaže:

(28.6)

= (u1v1u2v2, u1v2 + u2v1)
/ = (u1v1 + u2v2, u2v1u1v2) .

Z vpeljanimi definicijami ostanejo v veljavi vsa računska pravila, ki veljajo za skalarje (in še prej za naravna števila) (2.1): vsota in produkt dveh fazorjev sta komutativna in asociativna, produkt pa je distributiven glede na vsoto.

Imaginarna enota

Enotni fazorji

Definiciji za vsoto in produkt omogočata, da poljuben fazor zapišemo v obliki

(28.7)

= u1 · (1, 0) + u2 · (0,1) .

Številska para (1, 0) in (0, 1) poimenujemo realna enota in imaginarna enota. Njuni velikosti sta, sledeč definiciji, enaki 1. Krajše zapišemo

(28.8)

= u1 + iu2
i = (0, 1) .

Imaginarna enota kot navidezni skalar

Realno enoto (1, 0) torej zapišemo kar kot skalar 1, imaginarno enoto (0, 1) pa kot "skalar" i. Ta zapis ima izjemno praktično vrednost. Če se delamo, da je imaginarna enota i kar navaden skalar, lahko vsako kompleksno število obravnavamo kot skalarni binom. Te pa igraje seštevamo, odštevamo, množimo in delimo! Če med računom pridelamo kvadrat ali kakšno višjo potenco imaginarne enote, upoštevamo, da velja, sledeč definiciji množenja, i · i = (0, 1)(0, 1) = (−1, 0), torej

(28.9)

i2 = −1 .

Rezultat, ki ga dobimo, je prav tak, kot če bi mukoma računali s pari števil po osnovnih definicijah. Zgled pove to najbolje. Namesto takole: (3, 5) · (2, 4) = (3 · 2 − 5 · 4, 3 · 4 + 5 · 2) = (−14, 22) računamo raje takole: (3 + 5i)(2 + 4i) = 2 · 3 + 2 · 5i + 4i · 3 + 4i · 5i = 6 + 22i + 20i2 = −14 + 22i. Razlika je očitna.

Konjugirana kompleksna števila

Velikost kompleksnega števila je podana, kot vemo, takole: ||2 = u12 + u22. To je enako produktu (u1 + iu2)(u1 − iu2). Drugi faktor je očitno enak prvemu, le predznak imaginarne enote ima nasproten. Rečemo, da je prvemu konjugiran, in zapišemo

(28.10)

* = u1 − iu2
||2 = * .

Potenca in eksponencial

Fazor kot baza potence

Naravno potenco fazorja definiramo enako kot naravno potenco skalarja:

(28.11)

n = · .

To zaradi (28.4) ne pomeni nič drugega kot

(28.12)

n = un (cos nφ +i sin nφ) .

Namesto naravnega eksponenta n si v zapisanem obrazcu mislimo recipročni naravni eksponent (koren) 1/n, ulomni eksponent p = n/m ali relativni eksponent ±p. Ali obrazec za takšne skalarne eksponente še vedno velja, je nesmiselno vprašati, saj potenciranja fazorja z "nenaravnim" eksponentom s še nismo definirali. Pa proglasimo prav ta obrazec za definicijo! Torej:

(28.13)

s = us (cos sφ + i sin sφ) .

Paziti moramo le na naslednje. Ker sta sinus in kosinus periodični funkciji, je treba namesto izraza φ/n računati izraze (φ + k2π)/n, k = 0, 1, 2 … n−1. "Nenaravne" potence fazorja so torej večlične.

Kvadratni koren iz negativnih skalarjev doslej ni bil določen, to je, ne obstajajo skalarji – ne pozitivni ne negativni–, katerih kvadrat bi bil negativni skalar. Če pa na skalar p pogledamo kot na ekvivalentni fazor (−p, 0), potem je kvadratni koren iz njega prav lahko najti: (−p, 0)1/2 = p1/2 (cos π/2 + i sin π/2) = ip1/2. Kvadratni koreni negativnih skalarjev so (imaginarna) kompleksna števila.

Fazor kot eksponent potence

Kako pa bi razširili eksponencial (potenco z bazo e) od skalarnega argumenta na kompleksnega? Stisnimo zobe in razvijmo funkcijo eiφ – za katero ne vemo, kaj pomeni! – v potenčno vrsto, kakor da bi bil argument iφ skalar! Pri tem upoštevajmo pravilo i2 = −1, s čimer v vrsti ostanejo samo gole vrednosti i. Naredimo še en greh in zberimo skupaj vse tiste člene, ki ne vsebujejo i, ter skupaj one, ki i vsebujejo. Iz slednjih izpostavimo i in dobimo vsoto dveh vrst. Vzhičeno ugotovimo, da sta to potenčni vrsti za kosinus in sinus, torej

(28.14)

eiφ = cos φ + i sin φ .

Če naj si eksponentna funkcija zasluži svoje ime, bi moralo veljati še

(28.15)

e = eu1 + iu2 = eu1 eiu2 = eu1 (cos u2 + i sin u2) .

Pri u2 = 0 se pridelani kompleksni eksponencial zares reducira v skalarnega. No, pa proglasimo ta rezultat, do katerega smo prišli s stisnjenimi zobmi, za definicijo kompleksnega eksponenciala! To gotovo lahko naredimo, kajti s tem nič ne vplivamo na dosedanja dejstva o skalarnem eksponencialu. Pravo vprašanje pa je seveda tole: ali iz sprejete definicije sledijo takšna pravila za računanje s kompleksnimi eksponenciali, ki so enaka računskim pravilom za skalarne eksponenciale? Kratki računi res pokažejo, da veljajo osnovna pravila exp · exp = exp ( + ); exp / exp = exp (); in exp = exp ( · ). Sprejeta definicija je torej dobra.

Najlepša enačba

Če za argument v eksponencialu izberemo , dobimo presenetljivo enačbo ei π + 1 = 0. V njej je medsebojno povezanih pet najpomembnejših števil: 0, 1, π, e in i, povezujejo jih pa tri osnovne operacije: seštevanje, množeneje in potenciranje. Za povrh je vključen še znak enakosti. Mnogi imajo to enačbo za najlepšo od vseh v matematiki.

Kompleksne funkcije

Kompleksni zapis kotnih funkcij

Enačba exp iφ = cos φ + i sin φ kaže, kako je eksponentna funkcija (imaginarnega argumenta) izražena s kotnimi funkcijami. Ali je možno tudi obratno, torej izraziti kakšno kotno funkcijo z eksponentnimi funkcijami? Za φ → −φ se enačba glasi exp (−iφ) = cos φ − i sin φ. Obe enačbi seštejemo in dobimo

(28.16)

cos φ =

eiφ + e−iφ

2

.

Če enačbi odštejemo, pa pridelamo

(28.17)

sin φ =

eiφ − e−iφ

2i

.

Uspeli smo. Za izračunavanje numeričnih vrednosti kotnih funkcij, recimo za izračun cos 3 ali sin 3, izpeljani enačbi sicer nista uporabni, saj se reducirata v identiteto. Na primer: cos 3 = [exp i3 + exp (−i3)]/2 = [(cos 3 + i sin 3) + (cos 3 − i sin 3)]/2 = cos 3. Sta pa zelo uporabni pri dokazovanju trigonometričnih identitet, recimo znamenite identitete (sin φ)2 + (cos φ)2 = 1. Računanje z eksponentnimi funkcijami je namreč mnogo lažje od računanja s kotnimi funkcijami.

Kotne funkije kompleksnega argumenta

Nič nam ne brani, da razširimo definicijo kotnih funkcij tudi na kompleksne argumente:

(28.18)

cos =

ei + e−i

2

sin =

ei − e−i

2i

.

S tem postaneta funkciji sinus in kosinus kompleksni, to je, njuna zaloga vrednosti so kompleksna števila. Na primer: cos (4i + 3) = [exp (−4 +3i) + exp (4 − 3i)]/2 = [exp (−4) exp 3i]/2 + [exp 4 exp (−3i)]/2 = [exp (−4)/2](cos 3 + i sin 3) + [exp (+4)/2](cos 3 − i sin 3) = [exp (−4) + exp 4)] cos 3 / 2 + i [exp (−4) − exp 4] sin 3 / 2, kar je kompleksno število.

Kompleksne funkcije skalarja

Na izraz = u (cos φ + i sin φ) lahko pogledamo kot na kompleksno funkcijo skalarnega argumenta φ: vsaki vrednosti φ pripada natanko določena vrednost . Splošno funkcijo te vrste lahko definiramo kot

(28.19)

(t) = u1(t) + iu2(t) ,

recimo = at + ibt2. Pojavi se vprašanje, ali in kako lahko takšne funkcije odvajamo in integriramo. Pravzaprav ni kaj dosti premišljevati. Odvod definiramo kot

(28.20)

d

dt

=

du1

dt

+ i

du2

dt

in integral kot

(28.21)

û dt = u1 dt + i u2 dt .

Ko členoma odvajamo d/dφ (cos φ + i sin φ), dobimo −sin φ + i cos φ, kar je enako i (cos φ + i sin φ). Zapisano z eksponencialom to pomeni d/dφ eiφ = ieiφ. Vidimo, da kompleksni eksponencial odvajamo natanko tako kot skalarnega, pri čemer obravnavamo enoto i kot navaden skalar. Podobno velja za integriranje.

Kompleksne funkcije fazorja

Na izraze = c, = 2, = e, = cos ali = sin lahko pogledamo kot na kompleksne funkcije fazorskega argumenta. Vsaki vrednosti pripada natanko določena vrednost . Splošno funkcijo te vrste zapišemo kot = f(û). Očitno je, da je to preslikava točk (in s tem krivulj) iz ene ravnine v drugo ravnino. Podrobnejše obravnavanje takih funkcij, vključno z njihovim odvajanjem, integriranjem in razvojem v potenčne vrste, pa prepustimo drugim, ki to potrebujejo ali jih zanima.

Harmonične vrste

Superpozicija harmonikov

Struna lahko niha harmonično s (krožnimi) frekvencami ω, 2ω, 3ω itd. Osnovno nihanje se ponavlja po vsaki periodi T = 2π/ω, naslednje po periodi T2 = 2π/2ω, pa tudi po periodi T = 2T2, itd. Aktualno periodično nihanje strune je sestavljeno iz vsote izbranih harmoničnih nihanj.

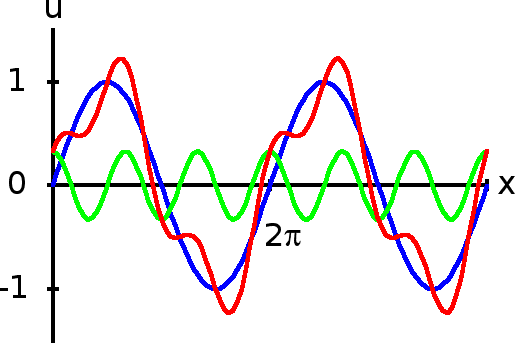

[Vsota sinusoid] Slika 28.4.
Vsota dveh sinusoid. Modra je sin x, zelena je (1/3) cos 3x, rdeča je vsota. Prikazan je interval med 0 in 4π. Če sta frekvenci v celoštevilčnem razmerju, je rezultat periodična funkcija. Kako s sinusoidami poustvariti poljubno periodično funkcijo, je odkril J. Fourier.

Seštevanja kažejo, da je s primerno izbiro harmoničnih komponent možno pridelati zelo različne periodične funkcije. To nas navaja na misel, da se da vsaka (ne preveč divja) periodična funkcija s periodo T zapisati v obliki harmonične vrste

(28.22)

f(t) = a0 +

n=1

(ancos nωt + bnsin nωt) .

Pri tem je ω = 2π / T. Za nekatere funkcije je morda dovolj le nekaj členov, za druge pa je potrebnih neskončno mnogo.

Razvoj funkcije v harmonično vrsto

Če poznamo amplitude an in bn, lahko funkcijo f(t) zlahka izračunamo. Kaj pa obratno? Če poznamo funkcijo, ali lahko izračunamo amplitude?

Razmišljamo takole. Preko periode T ima vsak sinus enako mnogo hribov kot dolin; njegov integral je zato nič. Podobno velja za kosinuse. Integral vseh členov, razen konstantnega, je zato nič, in integral funkcije mora zato biti enak integralu konstantnega člena:

(28.23)

a0 =

1

T

T

0

f(t) dt.

Če pomnožimo harmonično vrsto na levi in desni strani s členom cos kωt, pridelamo na desni strani vsoto "istoimenskih" produktov cos nωt · cos kωt in "raznoimenskih" produktov sin nωt · cos kωt. Potem integriramo vsako stran preko periode T. "Raznoimenski" integrali so vsi enaki nič. "Istoimenski" integrali pa so tudi enaki nič, če nk; le v enem samem primeru, ko n = k, znaša integral T/2. Velja torej

(28.24)

an =

2

T

T

0

f(t) cos nωt dt,    n = 1, 2, 3 …

Na podoben način ugotovimo še

(28.25)

bn =

2

T

T

0

f(t) sin nωt dt,    n = 1, 2, 3 …

Integriranje poteka preko periode T. Ta je sevada lahko poljubno zamaknjena. Namesto spodnje meje 0 lahko zato izberemo poljubno mejo t0 in integriramo med t0 in t0 + T.

Vsota amplitud

Energija harmoničnega nihanja nihala je sorazmerna s kvadratom amplitude. To nas navede na izračun integrala f2 preko periode T. Morda bomo odkrili kaj zanimivega? Trigonometrično vsoto kvadriramo in pridelamo množico mešanih produktov med sinusi in kosinusi. Vsi produkti razen kvadratov sinusov in kosinusov so enaki nič in velja:

(28.26)

1

T

T

0

f(t)2 dt = a02 +

1

2

n = 1

(an2 + bn2) .

Povprečna vrednost kvadrata funkcije je torej enaka vsoti kvadratov posamičnih amplitud.

Primer spektralne analize

Škatlasta funkcija

Za zgled razvijmo v harmonično vrsto, to je spektralno analizirajmo, "škatlasto" periodično funkcijo, ki je na prvi polovici periode enaka f(t) = 1 in na drugi polovici enaka f(t) = −1. Upamo, da funkcija zaradi nezveznih skokov ni predivja za legitimni razvoj.

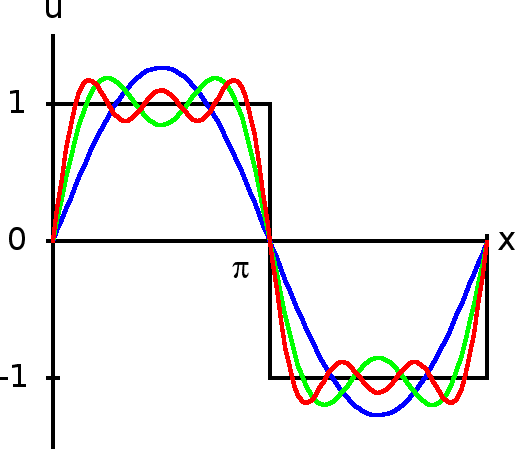

[Harmoniki] Slika 28.5.
Škatlasta funkcija in njeni harmoniki. Prvi harmonik je moder, vsota prvih dveh je zelena in vsota prvih treh je rdeča.

Integrale f(t) cos nωt in f(t) sin nωt preko cele periode razdelimo na dva dela: preko prve polovice in preko druge polovice, jih zlahka integriramo in dobimo f(t) = (4/π) [(1/1) sin ωt+ (1/3) sin 3ωt + (1/5) sin 5ωt + …]. Funkcija je liha in je zato sestavljena iz samih sinusov.

Pri t = T/4 znaša f(t) = 1 in ωt = 2π/T)(T/4) = π/2, zato se vrsta zapiše kot π / 4 = 1 − 1/3 + 1/5 − 1/7 +− …. Povprečje kvadrata funkcije je 1 in je enako vsoti kvadratov spektralnih koeficientov, iz česar sledi π2 / 8 = 1 + 1/32 + 1/52 + …. Obe številski vrsti lahko izračunamo in ugotovimo, da res držita. To je pokazatelj (če že ne dokaz), preko posledic, da je spektralna analiza "skokovitih" funkcij veljavna. Na podoben način lahko pridelamo mnoge zanimive številske vrste.

Kompleksne harmonične vrste

Kompleksna vrsta

Če trigonometrične funkcije zapišemo v obliki cos ωt = (eiωt + e−iωt)/2 in sin ωt = (eiωt − e−iωt)/2i, se razvoj v harmonično vrsto zapiše prav na kratko:

(28.27)

f(t) = Re

n=−∞

n einωt
0 = a0
n =

1

2

(an − ibn)
n =

1

2

(an + ibn)

iz česar sledi tudi

(28.28)

n =

1

T

T

0

f(t) e−inωt dt,    n = 0, ± 1, ±2 …

in še

(28.29)

1

T

T

0

f(t)2 dt =

n = −∞

|n|2 .

To je kompleksni zapis harmonične vrste. Tak zapis je ugoden zato, ker je integriranje eksponentnih funkcij, čeravno kompleksnih, praviloma lažje od integriranja trigonometričnih funkcij.

Harmonični integrali

Zvezni spekter

Kaj pa, če funkcija ni periodična, to je, če je njena perioda neskončna? Naj bo perioda T zelo dolga: pomislimo na enkraten brenk na struno, ki se ponovi le vsako uro. Tedaj je osnovna frekvenca ω0 = 2π/T zelo majhna. Posamezne frekvence ω = nω0 so zato razporejene zelo na gosto. Pričakujemo, da se amplitude n potem z naraščanjem n le počasi spreminjajo. Število spektralnih črt dn na intervalu dω znaša dn = dω/ω0. Vsota amplitud na tem intervalu je n dn = (n / ω0) dω . Definiramo gostoto spektra kot n / ω0 = (ω), pa lahko vsoto zapišemo z integralom:

(28.30)

f(t) = Re

−∞

(ω) eiωt dω .

Izračun spektra

Gostoto zveznega spektra razberemo iz enačbe za diskretne spektralne koeficiente. Periodo T zapišemo kot 2π/ω0, delimo obe strani z ω0 in pridelamo

(28.31)

(ω) =

1

−∞

f(t) e−iωt dt .

Podobno dobimo še povezavo

(28.32)

1

−∞

f(t)2 dt =

−∞

|(ω)|2 dω .

Simetrična transformacija

Realna funkcija f(t) in kompleksna funkcija (ω) sta torej medsebojno povezani. Rečemo, da je ena harmonična transformacija druge. Tistim, ki radi posplošujejo in imajo radi simetrijo, se ob tem porodi naslednja misel: zakaj ne bi bili obe funkciji kompleksni in zakaj ne bi bil predintegralski faktor pri obeh transformacijskih enačbah isti, najbolje kar enak ena? Če stisnemo zobe in proglasimo f(t) za kompleksno funkcijo (t); če namesto ω pišemo ν, torej dω = 2πdν; in če zapišemo še A(ω) = B(ν), s tem pridelamo par

(28.33)

(t) =

−∞

(ν) ei2πνt dν
(ν) =

−∞

(t) e−i2πνt dt .

ter povezavo

(28.34)

−∞

|(t)|2 dt =

−∞

|(ν)|2 dν .

To je iskana transformacija v "unitarni" obliki. Zapisano gotovo velja, če (t) = (f(t),0). Da pa velja širše, nas prepričuje simetrija. Pustimo se ji prepričati. □
